30309 HXHV однояжа конического роликового подшипника

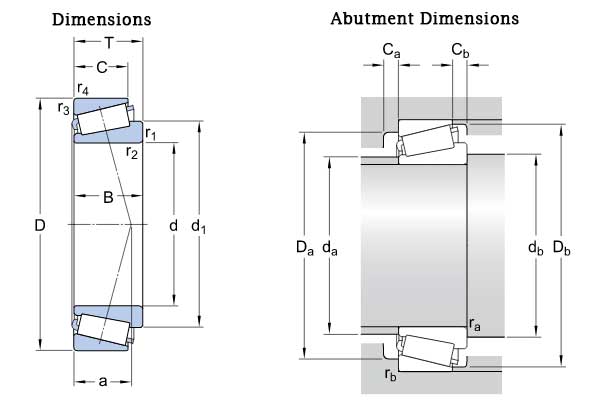

| Размеры | |||
| d | 45 | mm | |
| D | 100 | mm | |
| T | 27.25 | mm | |
| d1 | ≈ | 70.2 | mm |
| B | 25 | mm | |
| C | 22 | mm | |
| R1,2 | мин | 2 | mm |
| 3,4 | мин | 1.5 | mm |
| a | 20.794 | mm | |
| Абатментные измерения | |||
| da | максимум | 59 | mm |
| db | мин | 55 | mm |
| Da | мин | 86 | mm |
| Da | максимум | 92 | mm |
| Db | мин | 92 | mm |
| Ca | мин | 3 | mm |
| Cb | мин | 5 | mm |
| ra | максимум | 2 | mm |
| rb | максимум | 1.5 | mm |
| Данные расчета | |||
| Основная оценка динамической нагрузки | C | 132 | kN |
| Базовый рейтинг статической нагрузки | C0 | 120 | kN |
| Утомительная нагрузка | Pu | 14.3 | kN |
| Справочная скорость | 5600 | R/мин | |
| Ограничивающая скорость | 7000 | R/мин | |
| Коэффициент расчета | e | 0,35 | |
| Коэффициент расчета | Y | 1.7 | |
| Коэффициент расчета | Y0 | 0,9 | |
| Массовый подшипник | 0,97 | kg | |
